GT05
在超小型機身上配備有QVGA液晶屏。
|
|
|
UL/C-UL
、CE
已取得。
UL : Listing認證
※1:從2016年3月開始STN液晶變更為TFT液晶。

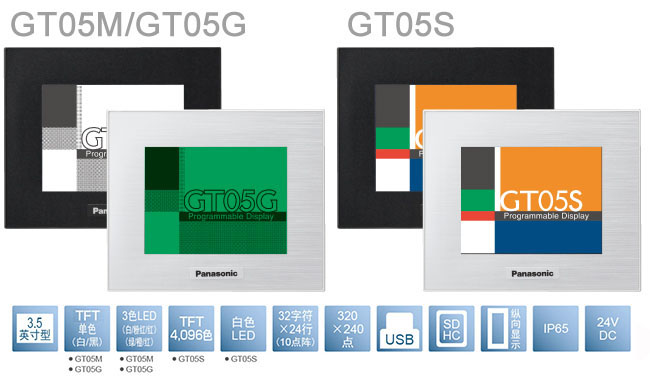

白/紅/粉型的GT05M、綠/橙/紅型的GT05G，同時兼顧到使用便利性和易識別性。
※2:從2011年12月開始STN液晶變更為TFT液晶。
|
|

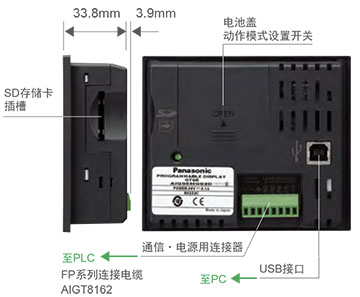

標準配備SD/SDHC存儲卡插槽※3
可簡單地對畫面數據進行復制、備份、恢復。 標準配備USB接口還可對應USB電纜的穿越功能，可對PLC和GT同時進行調試。 最大可顯示240點字符可使用10點顯示大量精細的文字，還可使用240點全屏顯示文字。 電源部變壓器絕緣電源部實施了絕緣，進一步提高了安全性。
|
●GT系列前面保護板為另售。 |

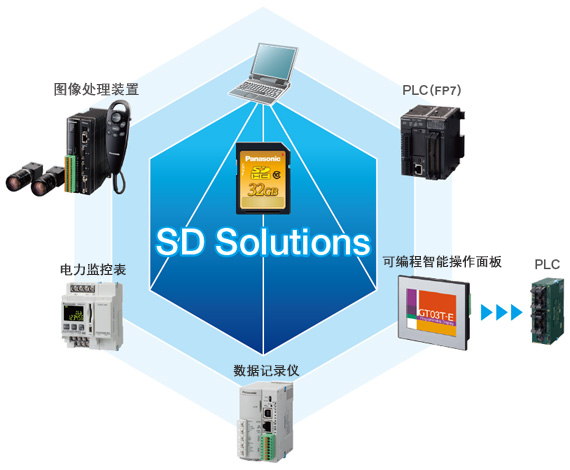

通過SD連接、通過SD擴展
小型觸摸屏的品質也得到了顯著的提高，如今，美觀的顯示與易讀的文字等已成為了理所當然的事。
我們認為，今后的發展重點在于計算機與其他機器協作時，“如何使操作更加簡便？”以及“能夠?qū)崿F(xiàn)哪些便利的操作？” 于是，我們推出了松下電SUNX的可編程顯示器。
使用SD存儲卡進行數據傳輸、保存數據并開拓新的用途……
為您提供與時俱進的GT系列。
|

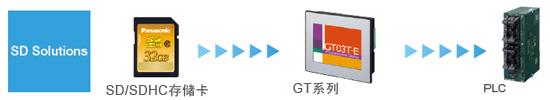

使用SD/SDHC存儲卡不僅可更改GT畫面程序，還可更改PLC的梯形程序圖。
僅使用SD/SDHC存儲卡，“任何人都能簡單地”修改程序。
|

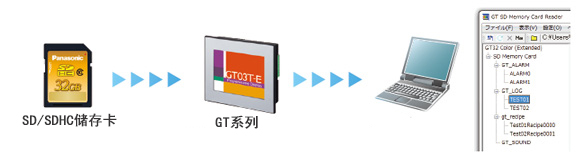

對于配備有SD存儲卡插槽的GT，可通過USB連接，將插入到本體的SD存儲卡所保存的記錄數據等讀取到計算機。
|

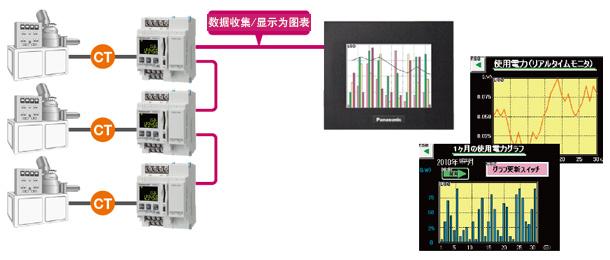

可自動收集電力監控表的電力值等，并當場顯示為圖表，便于盡快解決問題
可使用GT本體將電力值等數據收集到SD/SDHC存儲卡內，并將記錄數據顯示為圖表。
無需使用計算機來顯示，也無需使用數據記錄儀來收集數據，可簡單地實現“可視化”。
顯示圖表時，柱狀圖最多可顯示8個，還可同時顯示曲線圖。
記錄數據保存用的觸發條件有三種選擇。
(1)指定時間 (2)按照一定的周期(1秒～24小時) (3)指定條件
由于使用SD/SDHC存儲卡，因此可保存容量較大的數據，還可隨身攜帶。
|
|

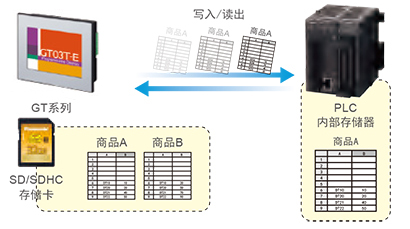

生產多品種時，通過計算機最多可簡單設定64個品種、4,096設備的配方數據。 |
|

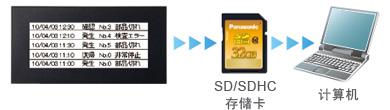

可將GT內部存儲器所保存的報警記錄存儲到SD卡內，因此可通過計算機來管理故障情況，使管理變得更簡單。 |

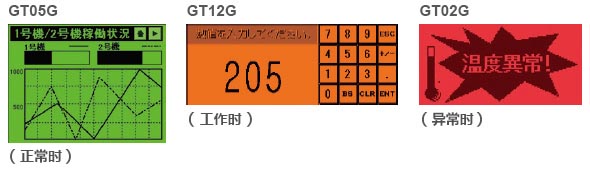

黑白型號采用3色LED背景燈來顯示設備狀態。例如，正常運行是綠色，操作中是橙色，異常情況是紅色，通過這樣的區分一眼就可以把握機械的作業狀態。
|
※：GT03M-E、GT32M-E、GT32M-R、GT02L除外。
|

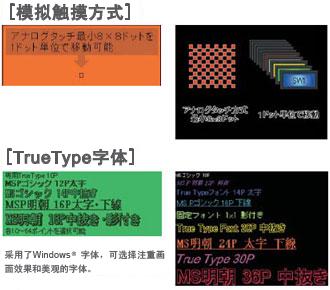

GT系列可通過模擬觸摸方式，以1點為單位進行部品、文字配置，采用Windows?字體，可使用豐富的文字尺寸(10～240點)自由地設計畫面。 |
|
顯示圖表時，柱狀圖最多可顯示8個，還可同時顯示曲線圖。 |
|
由于可實現縱向顯示，因此可安裝在較為狹窄的空間內。提高了系統設計的自由度，還可實現小型化。另外，還對應無安裝場所的窄長型裝置。 |
|
畫面下部區域可滾動顯示最大64個文字(全角)的信息(128種)。 |
使用該按鍵可實現設置多個數值、變更畫面等多個操作。
|
備有提高辨認性和操作性的3D按鍵。 |
※FP7除外

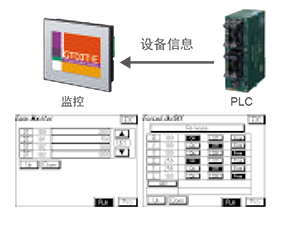

五大便利功能，進一步提高GT與本公司FP系列PLC之間的親和性
| [1] |
設備監控(可對FP系列所擁有的設備寫入值進行顯示和變更。備有三種模式。) (1)Easy Monitor：想要輕松監控時可使用該模式。指定1種設備后，可連續進行顯示、變更。 (2)Entry Monitor：想要一次性查看多種設備時可使用該模式。對于想要顯示的設備，可逐個進行登錄、變更。 (3)Forced On/Off：想要強制性地使輸出ON/OFF時可使用該模式。對于想要控制輸出的設備，可逐個進行設定。 |
|---|---|
| [2] |
系統寄存器監控(可對系統寄存器的數值進行顯示和變更) 可指定系統寄存器的No.，顯示數值或者變更數值。 |
| [3] |
共用存儲器監控(可顯示共用存儲器的數值) 插槽No.、數據庫No.：可指定地址，顯示數值。不能變更數值。 |
| [4] |
報錯監控(可顯示FP系列所發生的報錯) 可顯示自診斷的結果、錯誤代碼和錯誤標志，還可清除報錯。 |
| [5] |
密碼設定(為保護FP系列程序的讀取和寫入，可設定密碼) 利用FP系列的密碼保護功能，可登錄或者清除密碼。 |
|
|
|
使用密碼保護、操作安全功能，可保護本體的數據資產，并能通過密碼來管理操作權限。
密碼保護功能
利用密碼限制本體畫面數據的上傳，保護本體的數據資產。
操作安全功能
操作人員(最多64人)可分別設定密碼，還可按照部品設定最多16級的顯示、操作權限。通過本體可修改登錄用戶名和密碼。
使用GT與本公司的PLC FP系列進行通信的同時，可傳輸GT畫面數據，并進行PLC的調試。
|
以往需要制作各個語種的畫面，但使用顯示語言切換功能，即可按照各個部品同時登錄多種語言( 最多16種) 。 |
|
可根據PLC狀態和畫面No.來修改PLC的數據，或者使位置ON/OFF。 |
※畫面里的顯示器是代表機種。
