VERSION UP 1
更清晰可見。

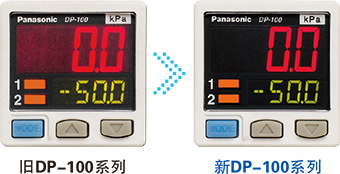

提高了數字顯示屏的可視性
|
通過數字顯示屏的改進，拓寬了視角且更清晰可見。
此外，擴大了顯示壓力范圍和設定壓力范圍。
|
|
VERSION UP 2
用于模擬輸出的長距離傳輸
高功能型中新增了模擬電流輸出
模擬輸出不僅配備了電壓輸出，還配備了電流輸出，可根據用途進行選擇。
VERSION UP 3
減少對環境的影響

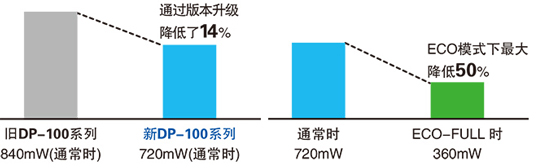

功耗降低14%(通常時)
通過低功耗DP-100系列的電路的改進，其通常時的功耗降低了14%。
ECO-FULL時顯示屏熄滅，與通常時相比最大降低50%的功耗，ECO-STD時降低顯示屏的亮度，與通常時相比最大降低30%的功耗。
VERSION UP 4
進一步加強了輸出電路。
晶體管輸出電路中配備了反接保護電路

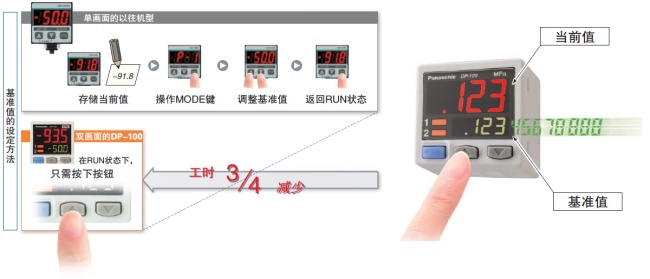

可同時顯示“當前值”和“基準值”、直接設定基準值
□30mm的緊湊機身配備雙畫面顯示功能。可同時確認當前值和基準值，無需切換畫面模式即可順利確認、設定基準值。在基準值設定過程中也可進行ON/OFF動作，可以像旋鈕式傳感器那樣進行設定。當然，還裝備鎖定功能。

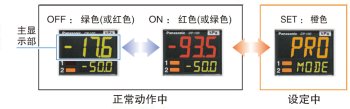

3色顯示(紅、綠、橙)
|
主顯示屏與輸出的ON/OFF動作聯動，使顏色變化，而且設定中顏色也可變化。容易掌握傳感器的狀況，減少操作錯誤。
|
|

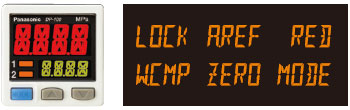

易讀的數字顯示
|
采用12段字母數字顯示。英數字的辨識性得到提高。
|
|

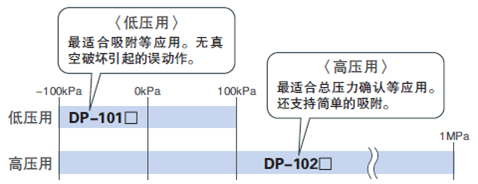

所有機型齊備連城壓型

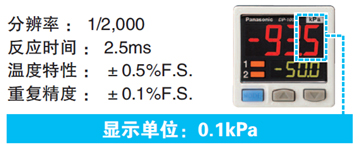

實現高精度傳感
|
|
低壓型實現了分辨率1/2,000的0.1kPa單位顯示、反應時間2.5ms（最多5,000ms可變）、溫度特性±0.5%F.S.、重復精度±0.1%F.S.和高精度檢測。
|

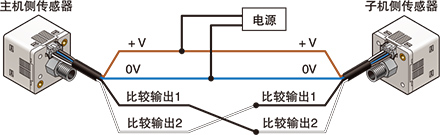

減少工時、人為錯誤的復制功能
通過將傳感器逐臺安裝到主傳感器上，可通過數據通信復制主傳感器的設定內容。對多個傳感器進行相同設定時，可防止設定錯誤導致的故障，在變更裝置的設計時，只需對作業指示書進行少許變更即可。
可復制設定內容。 |
 |
| 注) |
無法從新版本(Ver.2)向舊版本進行復制。
可從舊版本向新版本(Ver.2)進行復制。 |
|
|

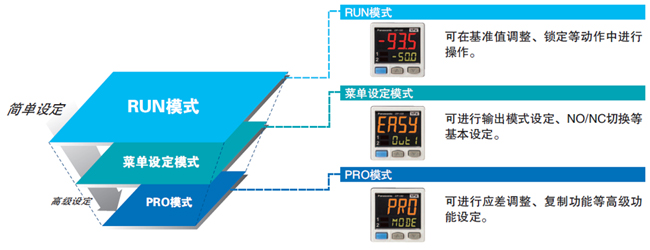

傳感器的設定操作模式對應使用頻率的3層結構
日常進行的操作設定使用“RUN模式”、基本設定使用“菜單設定模式”、高級功能使用“PRO模式”，根據設定內容的等級加以明確區分。設定操作簡單易懂。
配備獨立雙路和三路輸出模式 [標準型]
配備兩路獨立的比較輸出，可分別選擇傳感模式。有兩路比較輸出，可將其中1路用作警報輸出。 還可使不用的輸出無效。

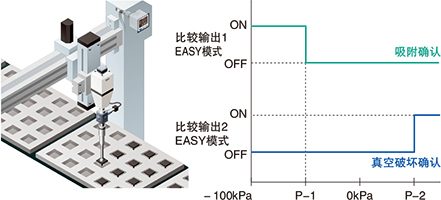

吸附用途中，還可確認真空破壞！ |
 |
|

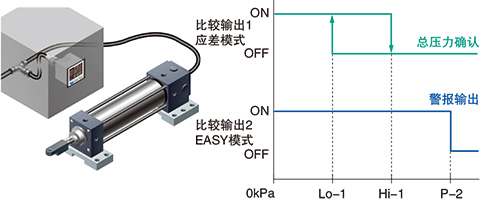

確認總壓力時，可輸出總壓力警報！ |
 |
|

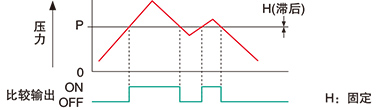

(1)EASY模式
可進行比較輸出ON/OFF控制的模式。 |
 |
(注1)：應差可固定為8級。
(注2)：比較輸出1時輔顯示屏顯示"P-1"、比較輸出2時輔顯示屏顯示"P-2"。 |
|

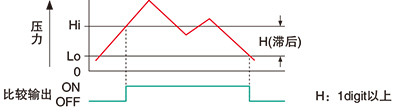

(2)應差模式
任意設定比較輸出的應差，進行ON/OFF控制的模式。 |
 |
| (注1)： 比較輸出1時輔顯示屏顯示"Hi-1"、"Lo-1"、比較輸出2時輔顯示屏顯示"Hi-2"、"Lo-2"。 |
|

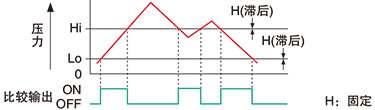

(3)窗式比較模式
在設定范圍內的壓力下使比較輸出ON或OFF的模式。 |
 |
(注1)：應差可固定為8級。
(注2)：比較輸出1時輔顯示屏顯示"Hi-1"、"Lo-1"、比較輸出2時輔顯示屏顯示"Hi-2"、"Lo-2"。 |
|

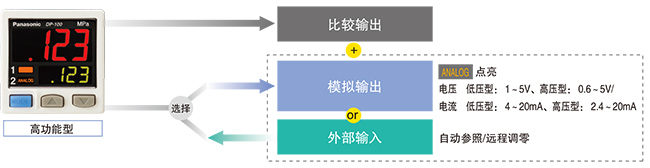

模擬輸出與外部輸入之間可切換 [高功能型][短端口型用]
從Ver.2起，除模擬電壓輸出以外，高功能型中還配備了模擬電流輸出。
備有可選擇模擬輸出(電壓/電流)或外部輸入(自動參照/遠程調零)的高功能型。適合各種各樣的用途。
配備自動參照/遠程調零功能。只需最少量的工時即可實現更高精度的壓力管理
可區分使用在裝置的總壓力變化時，通過外部輸入將比較輸出的判定水平轉移總壓力變化值進行修正的自動參照功能，以及可將顯示值修正為零的遠程調零功能。可有效用于總壓力變化劇烈的部位，以及要求精細設定的部位。
|

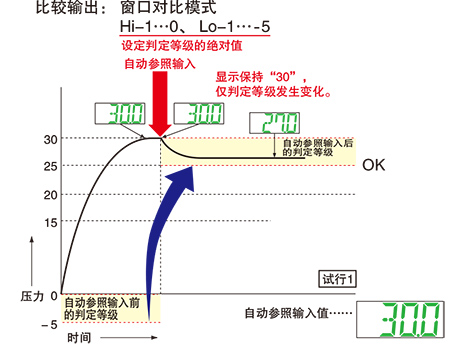

使用自動參照功能時
將自動參照輸入時的基準壓『30』與判定等級相加。
即使基準壓變?yōu)椤?0』或『40』，利用自動參照輸入，判定等級會相應變化，因此可無視充填壓的偏差。
|
|
|

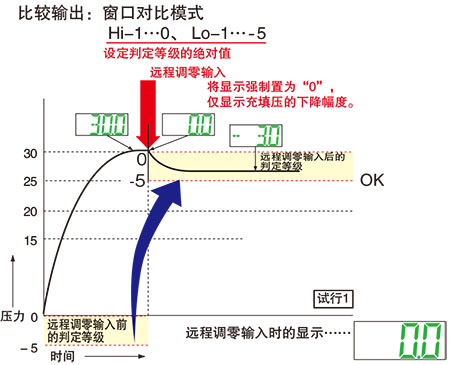

使用遠程凋零功能時
將遠程調零輸入時的基準壓強制置為『0』。
即使基準壓變?yōu)椤?0』或『40』，利用遠程調零輸入，基準壓會相應變?yōu)椤?』，因此可無視充填壓的偏差。
|
|
自定義輔顯示屏
|
|
輔顯示屏可顯示基準值以外的任意值和文字。節省了用標簽將壓力的正常值等粘貼在裝置上的工時。
|

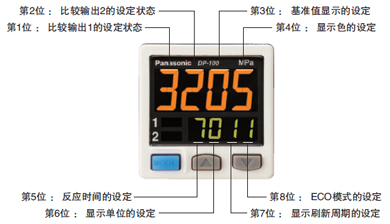

設定內容一目了然
|
|
以數字顯示通知DP-100的設定內容。
可通過數值簡單地掌握設定內容，有助于通過電話進行維護等。
|

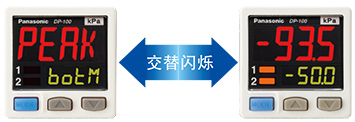

峰值和谷值保持功能

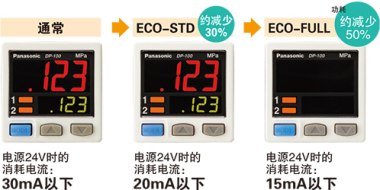

節能設計。配備ECO模式
降低顯示屏的亮度，減少約30%的功耗。再通過顯示屏的熄滅，最大可減少約50%的功耗。

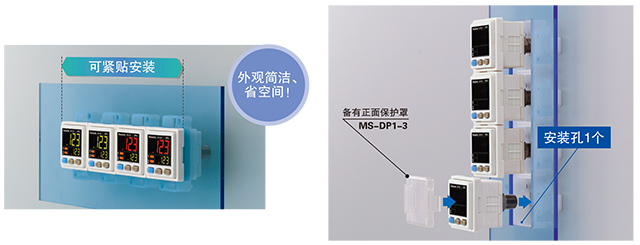

可緊貼面板安裝
備有適用于面板厚度1～6mm的專用安裝件。

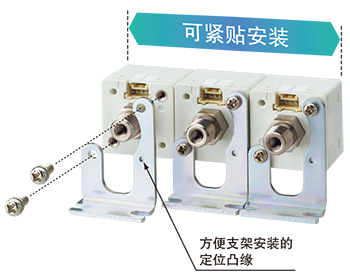

備有支持緊貼安裝的專用支架
使用傳感器安裝支架時也能節省空間。 |
 |
|
?MS-DP1-1 |
|---|
 |
|
|
?MS-DP1-5 |
|---|
 |
|
|

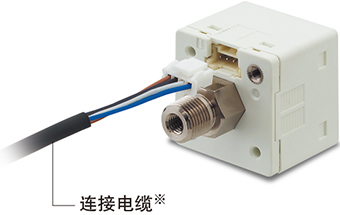

電纜為快速連接
附帶的帶連接器電纜(2m)可快速簡單連接。
 |
| ※還備有配件(另售)1m/3m/5m型。 |
|

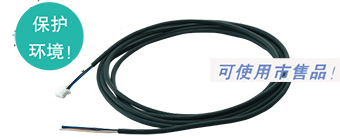

備有不附帶連接器電纜型 [DP-10□-J]
可用市售連接器配線。只使用必要的電纜，有助于減少產生垃圾的電纜浪費。 |
 |
| ※關于市售連接器的推薦品，請參閱選件。 |
|

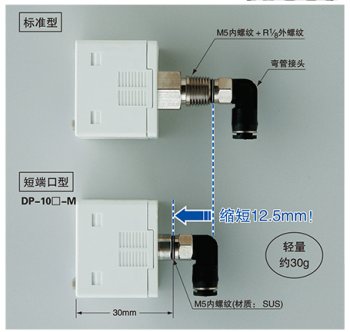

短端口型重量輕、省空間
實現進深30mm的小型化。方便組裝在狹小空間內。 而且， 重量比標準型減少約10g。減輕了機械臂等可動部的負擔。
 |
| ※與彎管接頭的連接示意圖。接頭請另行準備。 |
|
備有Rc1/8轉換襯套。 與以往機型的互換性得到提高
安裝在DP-10□-M上可將壓力端口從M5內螺紋轉換為Rc1/8內螺紋。口徑與DP2/DP3系列相同。
防止油脂混入空氣配管。 備有禁油規格 [DP-10□-K]
對壓力端口等接氣部的部件進行清洗，并在無油生產線上組裝產品，從而避免油脂從壓力傳感器混入空氣配管。

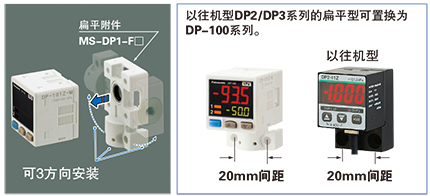

可轉換壓力端口的方向、 扁平地安裝到墻面上[短端口型用]
在DP-10□-M上安裝扁平附件后，可將壓力端口和電纜向下及向左、向右拉出，因此可扁平地安裝到墻面等位置。
