■光幕傳感器SF4B系列 Ver.2變更的通知

下面項目以外的規格和標準價格沒有變更。

[保護結構]：
IP65、IP67(IEC)(以前僅限 IP65)

[形狀]：
采用了無縫結構，提高了耐環境性能，在外觀等方面沒有變化，
安裝等使用上沒有變更。

[型號]：
     型號末尾加上〈V2〉。
     (例)SF4B-F23變成"SF4B-F23〈V2〉"
     SF4B-F23-01變成"SF4B-F23-01〈V2〉"

■為了能夠安全地使用

在使用光幕傳感器的時候，為了確保系統全體的安全性，請滿足以下要求的控制系統構成。

>>關于光幕傳感器使用上的注意事項

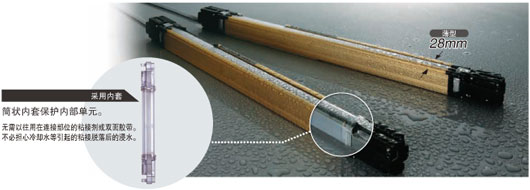

提高耐環境性能，使用更方便 [新結構]

盡可能消除接縫的無縫結構是神視的最新研發成果。
筒狀內套保護內部單元。
盡可能消除了單元和透鏡面等部位的縫隙(接縫)，使油霧和粉塵等無法侵入，提高了耐環境性能。

該規格實現了保護構造IP67。

SF4B系列Ver.2已完成基于IEC/JIS標準的IP65、IP67試驗。

IEC／JIS	內容
IP65	從任何方向直接噴水都沒有害影響。
IP67	在特定條件下浸入水中也無滲透。

※有關詳細信息，其中包括測試條件，請參考相應的標準。

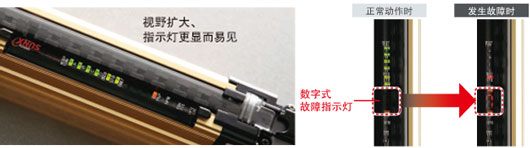

配備數字式故障指示燈，故障內容一目了然

常時檢查光幕傳感器電纜的誤配線、斷線、短路及內部電路異?；虍惓Ｈ牍獾裙收稀Ｔ谘b置調試時如電氣系統發生故障等，將通過數字顯示方式告知故障內容。
無需像以往那樣對LED的閃爍次數進行統計。

適用于PNP/NPN兩種極性

SF4B系列的1種型號同時支持PNP晶體管輸出和NPN晶體管輸出。PNP的國外設備、NPN傳感器的調換、正極接地的工廠、設備的國外轉移等等，1種型號即可適應全球各種控制電路。

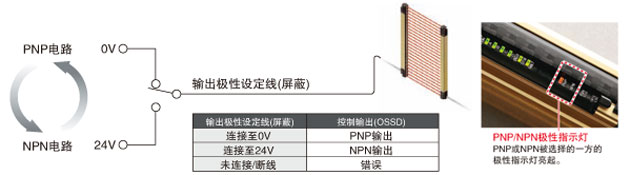

■極性通過配線進行簡單的轉換
輸出極性設定線(盾構)與OV接續時，由PNP輸出，與24V接續時，切換到由NPN輸出。

支持全球沖壓設備、切斷機(切紙機)的安全

在日本、歐洲、北美、韓國、中國，從沖壓設備到其它設備，都有廣泛應用。

<光幕傳感器>

型號	機械指令	EMC 指令	UL 認證	日本沖壓設備適用	日本切斷機 (切紙機) 適用	S標志認證	韓國沖壓設備切斷機	符合中國GB
SF4B-□<V2>	●	●	●	-	-	●	-	●
SF4B-□G<V2>	●	●	●	-	-	-	-	●
SF4B-A□-01<V2>	●	●	●	●(No.TA523)	●(No.TA521)	-	-	●
SF4B-H□(G)-01<V2>				●(No.TA524)	●(No.TA522)	-	-	●
SF4B-F□-01<V2>				●(No.TA524)	●(No.TA522)	-	-	●
SF4B-□-03<V2>	●	●	●	-	-	-	●(No.09-AV4BI-0001～0009)	-

<控制單元>

型號	機械指令	EMC 指令	UL 認證	日本沖壓設備使用	日本切斷機 (切紙機) 適用	S標志認證	韓國沖壓設備切斷機	符合中國GB
SF-C11	●	●	●	● (No.TA525)(注1) (No.TA526)(注2)	-	●	-	-
SF-C12	●	●	●	-	-	-	-	-
SF-C13	●	●	●	● (No.TA527)(注1) (No.TA528)(注2)	-	●	-	-
SF-C14EX	●	●	●	-	-	-	-	-
SF-C14EX-01	●	●	●	● (No.TA529)(注1) (No.TA530)(注2)	-	-	-	-

(注1):	與SF4B-A□-01<V2>組合。
(注2):	與SF4B-H□(G)-01<V2>／SF4B-F□-01<V2>組合。

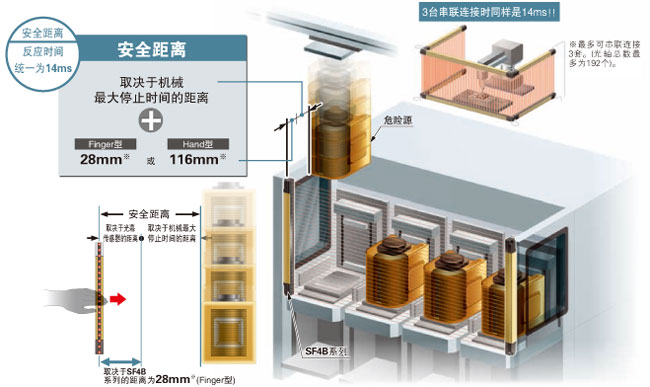

所有機型的反應時間統一為14ms、設計簡單

無關光軸數、光軸間距及串聯連接臺數，都能實現14ms高速反應。
從而減輕了計算安全距離的工時。

※1	此為基于ISO 13855標準中光幕傳感器的安全距離。
※2	最多可串聯連接3套。(光軸總數最多為192個)。
※3	請計算出包含機械最大停止時間的安全距離。而且，請參閱使用本裝置的地區相關標準進行設置。

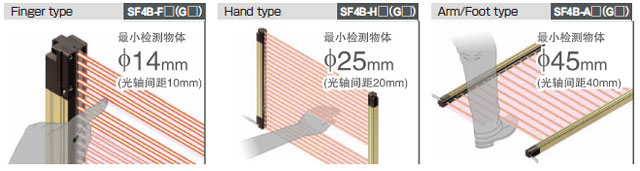

可根據使用現場的情況，從3種類型中選擇

光幕傳感器SF4B系列檢測范圍230?1,910mm(Finger型到1,270mm)的豐富的變化。3種類型可以混合在一條直列上的連接。

※	「中國國內的沖壓設備的安全裝置」或SF4B-□-01<V2>用作日本國內沖壓設備安全裝置時，檢測高度不同。

配備屏蔽控制功能，兼顧安全性和生產率（SF4B-□-03<V2>除外）

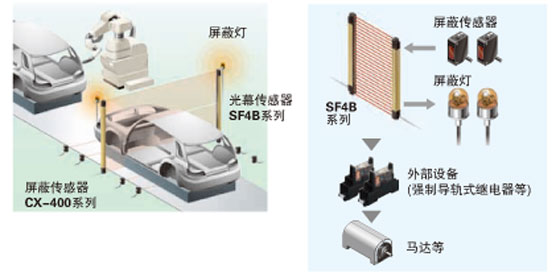

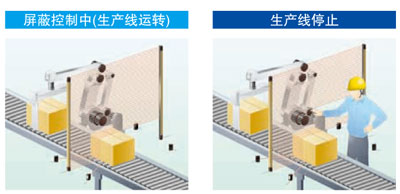

光幕傳感器本體配備屏蔽控制功能，僅在人體通過時使生產線停止，而工件通過時則可照常運行?？蓪⑵帘蝹鞲衅骱推帘螣糁苯优c光幕傳感器連接，無需屏蔽專用控制器。低成本，且兼顧安全性和生產率。

屏蔽控制中的生產線停止后，也能順利而安全地重新啟動！配備重啟功能
（SF4B-□-03<V2>除外）

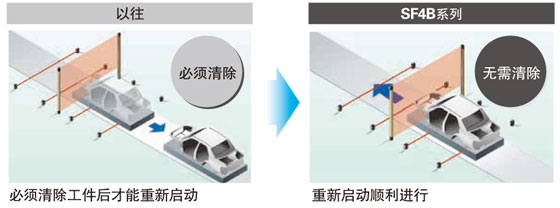

即使由于工件導致光幕傳感器處于被遮光狀態，從而使電源關閉時，或在進入屏蔽前(屏蔽傳感器只有一個被遮光的狀態)生產線停止時，裝置也可順利且安全地重新啟動，無需清除遮光的工件。

(例)光幕傳感器處于遮光狀態而斷電時

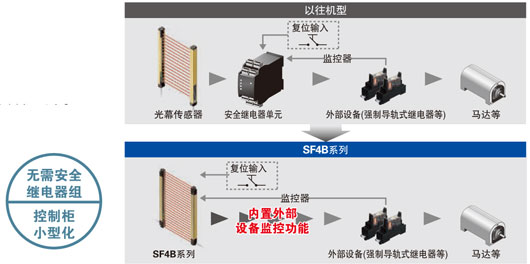

構建無需專用安全繼電器單元的安全電路

光幕傳感器本體內置安全繼電器單元的功能，可對外部設備進行監控(繼電器熔敷監視等)，并具備聯鎖功能等。無需安全繼電器單元即可構建安全電路，由于能使控制柜更加小型化，從而有助于降低成本。

安全繼電器推薦產品指南

●安全繼電器
松下電器制SF繼電器

注意：關于推薦品的詳情，敬請聯系我們。

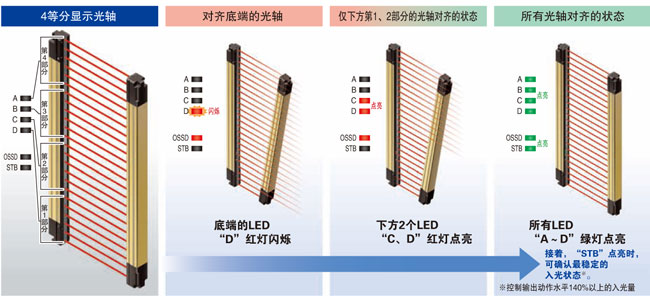

一眼就可確認入光位置的光軸對齊指示燈

光軸對齊指示燈將光幕傳感器的光軸分成4等分顯示。作為光軸的對齊基準，當?shù)锥?或頂端)的光軸對齊時，LED呈紅色閃爍。此后，光軸對齊的部分依次亮紅燈，如果所有光軸都入光則所有的LED均亮綠燈。再加上穩定入光指示燈(STB)，可確保設置更加穩定。

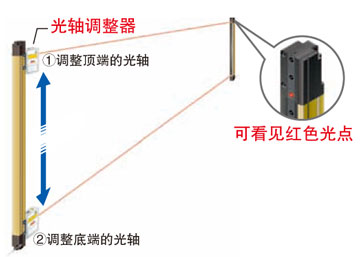

通過光軸調整器輕松操作

通過激光光點調整光軸。
由干電池供電，接通設備電源前即可完成光軸調整。

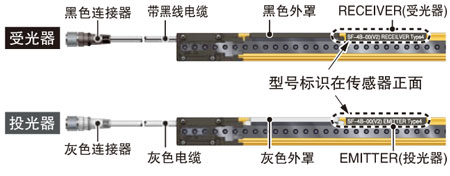

易于判別投光器和受光器

投光器為灰色，受光器為黑色，容易識別。可減少施工或維護時因誤配線或誤識別引起的故障。而且，還可從光幕傳感器的正面確認型號。

無需防干擾電線即可減少相互干擾

配備了抗干擾能力強的ELCA(Extraneous Light Check & Avoid功能。由于光幕傳感器的掃描時間可自動轉換，從而可免受干擾的影響，因此無需在裝置間進行防干擾電線的配線。

減少干擾光引起的誤動作

采用雙重掃描方式^※重試處理等獨創新功能，可以避免外圍設備帶來的瞬間干擾光的影響。減少了干擾光造成的誤動作，從而減少了機械的頻繁停機、重啟
※日本已取得使用新案

大幅提高工作效率(SF4B-□G□除外)

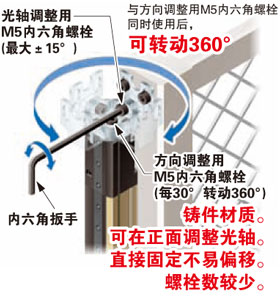

光軸調整用內六角螺栓安裝在正面，以確保工作效率。螺栓清晰可見，光軸調整輕松。此外，光軸調整器采用由M5螺栓直接切實固定的結構，光軸不易偏移。

可手動進行各種設定的手動控制器SFB-HC(另售)

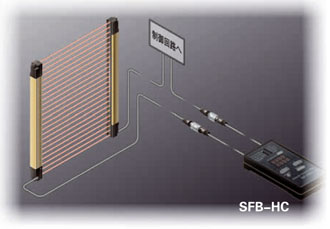

■各光軸屏蔽控制功能
使用手動控制器SFB-HC^※(另售)，可僅對特定光軸進行屏蔽控制?？梢詫廨S進行指定，因此無需另外設置用于防止人員進入的防護裝置。

例如，如果按照工件高度，將第1至第10光軸的屏蔽控制功能設定為有效，那么當?shù)?1光軸以上的光軸被遮擋時，即判斷障礙物為人體，并使機械停止。

※使用SF4B-□-01<V2>、SF4B-□-03<V2>及SF-C14EX-01時，不能使用手動控制器。

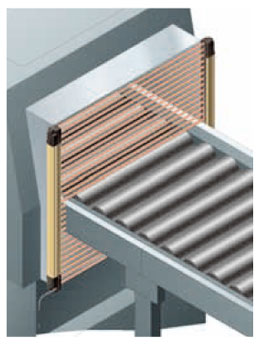

■可選擇有效光軸！配備固定消隱功能
配備有即使特定光軸被遮光也不會導致控制輸出(OSSD)OFF的固定消隱功能。存在障礙物長時間遮擋特定光軸的應用時，非常便利。
而且，當障礙物離開檢測區域時，控制輸出(OSSD)會強制OFF，因此該功能十分安全。

■可使不特定光軸失效！配備浮動消隱功能
可使不特定的1、2或3個光軸失效。當被遮光光軸數在設定光軸數以下時，控制輸出(OSSD)不會OFF。
工序更替時，例如障礙物在檢測區域內移動，以及向光幕傳感器的檢測區域內放置材料等時，此功能非常方便。

(注1)：如使用浮動消隱功能，則最小檢測物體會改變。

可選擇輔助輸出的輸出模式
可變更輔助輸出的輸出模式。

模式No.	內容
0	控制輸出(OSSD1、OSSD2)的負邏輯(出廠設定)
1	控制輸出(OSSD1、OSSD2)的正邏輯
2	投光時：輸出ON、非投光時：輸出OFF
3	投光時：輸出OFF、非投光時：輸出ON
4	不穩定入光時：OFF(注1)
5	不穩定入光時：ON(注1)
6	屏蔽時： ON
7	屏蔽時： OFF
8	入光時： ON、遮光時： OFF(注2)
9	入光時： OFF、遮光時： ON(注2)

(注1):	當使用固定消隱功能、浮動消隱功能以及屏蔽功能時該模式不能使用。
(注2):	不管固定消隱功能、浮動消隱功能以及屏蔽功能如何，均輸出檢測區域的入光/遮光狀態。

配備其它豐富的功能
[投光量控制功能]
該功能用于減少投光量。可在普通模式和短路模式這2個階段變更設定。出廠設定為普通模式。

[設定內容監控功能]
該功能可確認光幕傳感器的各種設定內容。

[保護功能]
該功能確保只有輸入密碼時才可變更光幕傳感器的設定。出廠設定為保護功能無效。

[設定復制功能]
可將設定內容復制到其它的光幕傳感器中。在重復進行相同設定時，該功能可節約設定時間。

[屏蔽燈診斷的設定]
如果使屏蔽燈診斷失效，那么即使屏蔽燈關閉，屏蔽功能也可繼續運行。

※更多詳細功能請參照SF4B<V2>說明書。
